測量范圍0~25㎜（最大量程25㎜）

        游標分度 0.0002㎜

        旋轉外筒分度 0.002㎜

        位移變化讀數：

        L=（a+0.001b+0.0001c）-(a₀+0.001b₀+0.001c₀)

                a—內筒毫米刻線讀數

                b—外筒刻線讀數

                c—游標刻線讀數

                a₀ b₀ c₀ 為相應位移變化前讀數

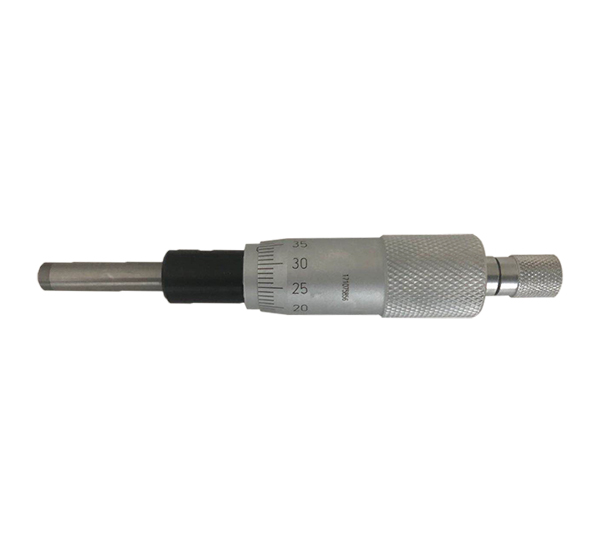

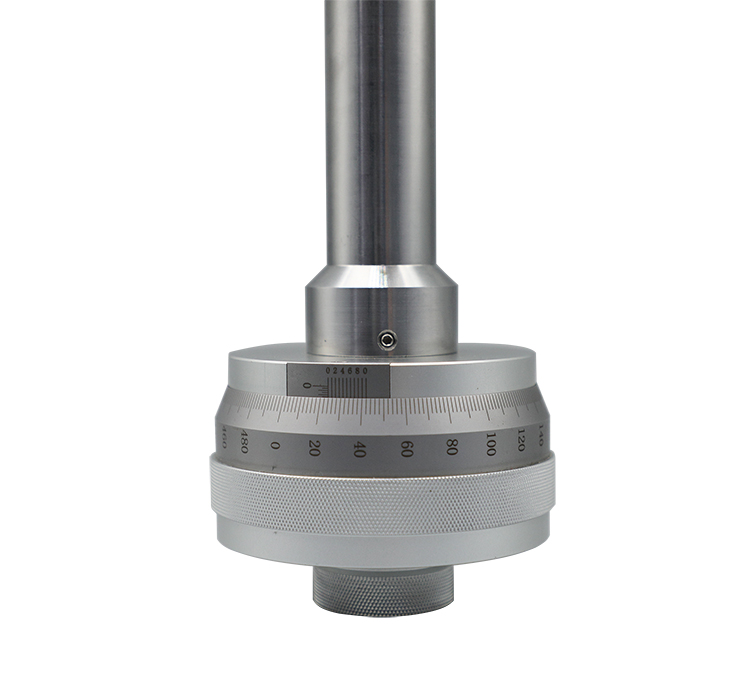

        微分測頭讀數內筒軸向刻度 0.5㎜/格

        微分測頭讀數內筒游標刻度 0.0002㎜/格

        微分測頭讀數外筒園周刻度 0.002㎜/格

        分度值 0.0002㎜

        精度 ±0.5μm

        軸套外徑及測量面可滿足用戶要求定制

        （注：可定制各類非標微分頭）

操作使用：

        測量時，在測微螺桿快靠近被測物體時應停止使用旋鈕，而改用微調旋鈕，避免產生過大的壓力，既可使測量結果精確，又能保護螺旋測微器。

        在讀數時，要注意固定刻度尺上表示半毫米的刻線是否已經露出。

        讀數時，千分位有一位估讀數字，不能隨便扔掉，即使固定刻度的零點正好與可動刻度的某一刻度線對齊，千分位上也應讀取為“0”。

        當小砧和測微螺桿并攏時，可動刻度的零點與固定刻度的零點不相重合，將出現零誤差，應加以修正，即在最后測長度的讀數上去掉零誤差的數值。

        禁旋轉出最大量程。

維護與保養：

        測量前檢查零位線是否準確

        測量前需將工件的被測量面擦拭干凈;

        測量前將測量桿和砧座擦干凈;

        擰活動套筒時需用棘輪裝置;

        不要擰松后蓋，以免造成零位線改變;

        不要在固定套筒和活動套筒間加入普通機油;

        用后擦凈上油，放入專用盒，置于干燥處存放。
