洛氏硬度試驗是簡便、迅速的硬度測試方法，洛氏硬度試驗是用標(biāo)準(zhǔn)型壓頭在先后兩次對被試材料表面施加試驗力（初試驗力與總試驗力），在試驗力的作用下壓頭壓入試樣表面。洛氏硬度試驗方法廣泛應(yīng)用于生產(chǎn)制造、科學(xué)研究的各個領(lǐng)域。

        根據(jù)實驗材料硬度的不同，可分為三種不同標(biāo)度來表示：

        HRA 是采用60Kg載荷和鉆石錐壓入器求的硬度，用于硬度極高的材料。例如：硬質(zhì)合金。

        HRB 是采用100Kg載荷和直徑1.58mm淬硬的鋼球求得的硬度，用于硬度較低的材料。例如：退火鋼、 鑄鐵等。

        HRC 是采用150Kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料。例如：淬火鋼等

        洛氏硬度中HRA、HRB、HRC中的A、B、C為三種不同的標(biāo)準(zhǔn)。稱為標(biāo)尺A、標(biāo)尺B、標(biāo)尺C。

        洛氏硬度實驗是現(xiàn)今所有使用的幾種普通壓痕硬度實驗的一種。三種標(biāo)尺的初始壓力均為98.07N（10Kgf)，最后根據(jù)壓痕深度計算硬度值。標(biāo)尺A使用的是球錐菱形壓頭，然后加壓至588.4N（60Kgf）；標(biāo)尺B使用的是直徑為1.588mm（1/16英寸）的鋼球作為壓頭，然后加壓至1471N（150Kgf），因此標(biāo)尺B適用于較軟的材料檢測。標(biāo)尺C適用于較硬的材料檢測。

        常用標(biāo)尺是HRC、HRB和HRF，其中HRC標(biāo)尺用于測試淬火鋼、回火鋼、調(diào)質(zhì)鋼和部分不銹鋼。這是金屬加工行業(yè)應(yīng)用多的硬度試驗方法。HRB標(biāo)尺用于測試各種退火鋼、正火鋼、軟鋼、部分不銹鋼及較硬的銅合金。HRF標(biāo)尺用于測試純銅、較軟的銅合金和硬鋁合金。HRA標(biāo)尺盡管也可用于大多數(shù)黑色金屬，但是實際應(yīng)用上一般只限于測試硬質(zhì)合金和薄硬鋼帶材料 。

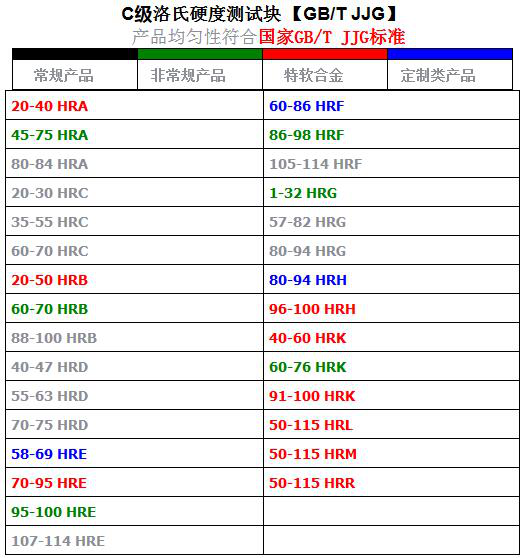

        洛氏硬度的符號以HR表示。為適應(yīng)各種不同材料的應(yīng)用，根據(jù)所用的壓頭及試驗力的不同組合區(qū)分為洛氏硬度標(biāo)尺（A、B、C、D、E、F、G、H、K、L、M、P、R、S、V……）。

        洛氏硬度（HR）測試當(dāng)被測樣品過小或者布氏硬度（HB）大于450時，就改用洛氏硬度計量。試驗方法是用一個頂角為120度的金剛石圓錐體或直徑為1.59mm/3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕深度求出材料的硬度。
