內測百分尺

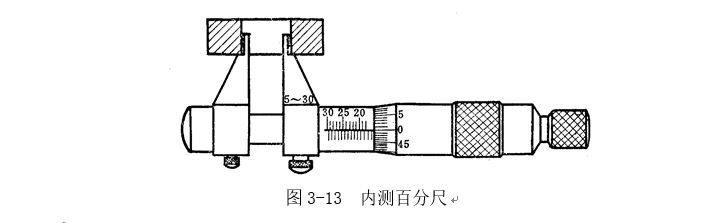

      內測百分尺如圖3-13所示，是測量小尺寸內徑和內側面槽的寬度。其特點是容易找正內孔直徑，測量方便。國產內測百分尺的讀數值為0.01mm，測量范圍有5～30和25～50mm的兩種，圖3-13所示的是5～30mm的內測百分尺。內測百分尺的讀數方法與外徑百分尺相同，只是套筒上的刻線尺寸與外徑百分尺相反，另外它的測量方向和讀數方向也都與外徑百分尺相反。
